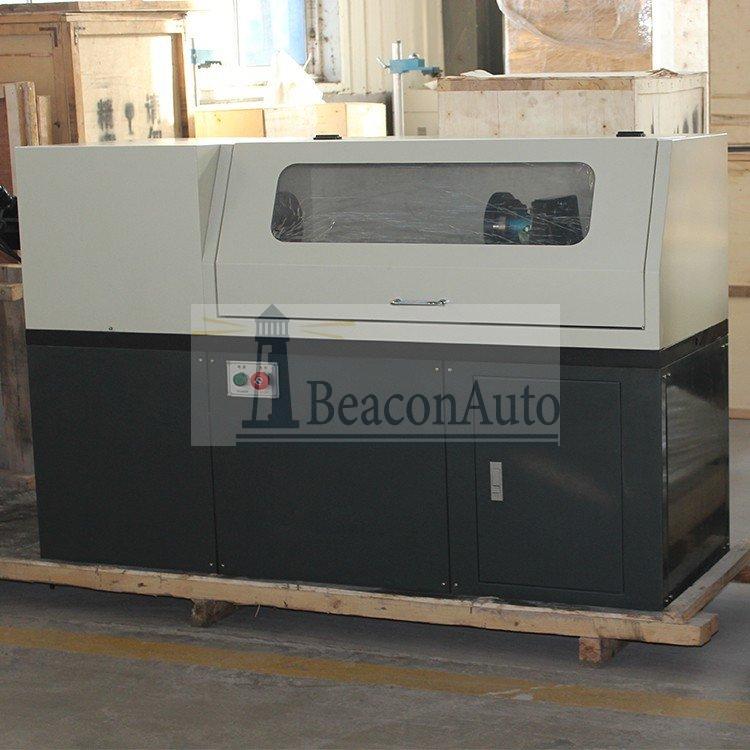

產品型號：PDS-5000X 產品用途： 橡膠襯套扭轉剛度試驗機 橡膠襯套扭轉疲勞剛度試驗機是進行橡膠襯套疲勞耐久性試驗的專用設備；試驗臺主要由擺動加載系統、徑向伺服加載系統、扭矩測量控制系統、角度測量控制系統、負荷及位移測控系統等部分組成；計算機軟件采用C++編寫，具有靈活性和擴展性，廣泛應用于焊接點、彈簧鋼、管類、棒材、輪軸類等金屬和非金屬制品進行扭轉測試，能獲得*扭矩、抗扭強度、上屈服強度和下屈服強度等性能參數；并可以打印詳細的數據報告。襯套，起襯墊作用的環套 在閥門應用領域，襯套在閥蓋之內，一般使用聚四氟乙烯或者石墨等耐腐材料，用于密封作用。裹住閥桿，磨損了，可以方便更換。 依據標準： 1.GB/T 10128-1998 《金屬室溫扭轉試驗方法》 2.GB/T 10128-2007 《金屬室溫扭轉試驗方法》 橡膠襯套扭轉剛度試驗機 橡膠襯套扭轉疲勞剛度試驗機技術參數： 1.試驗扭矩500Nm 1000Nm 2000Nm 3000Nm 5000Nm（可任意選擇） 2.扭矩測量范圍 1%-100% 3.扭矩最小讀數值 0.01Nm 0.1Nm 4.扭矩示值相對誤差 ±1% 5.扭轉角最小讀數值 0.1° 6.扭轉角 99999° 7.扭矩角測量相對誤差 ±1% 8.扭轉速度 1-720°/min(屈服前應在3°/min-30°/min；屈服后不大于720°/min)無級調速 9.試樣尺寸 0.1-500mm，試樣夾持范圍:φ6-φ20mm （或者根據需方要求定制） 10.加力盤、扭矩盤間距離:0～650mm（可議） 11.兩夾頭的同軸度:≤Φ0.3mm 12.試樣夾持直徑:標準試樣（圓試樣Φ10，標距50mm,100mm） 13.試驗轉動方向 雙向（正轉和反轉兩個方向） 14.試驗機級別 0.5級 15.供電電源 220V，50Hz 16.主機尺寸 約1260*500*1000mm 產品功能： 1、適用于WINDOWS平臺的中文試驗軟件，實現試驗數據采集處理。 2、可實時采集試驗數據、運算處理、實時顯示并打印結果報告。 3、曲線遍歷：可用鼠標對曲線數據逐點訪問，以便求取各種數據。扭矩與扭角關系曲線中能反映任意點扭矩—角度的關系，能方便地在曲線上找到所求數據點；可方便地對曲線局部放大還原等。 4、根據需要可隨時對扭矩、角度測量通道進行手動或自動清零。 5、自動存盤：試驗條件、試驗數據自動存盤，需要時可隨時調出。 6、批量試驗：試驗條件設定后，可依次完成一批樣品的試驗，試驗條件、試樣參數、測試數據、結果可存儲，隨時調用，再次試驗無須設置。 7、打印試驗報表。 橡膠襯套扭轉剛度試驗機 橡膠襯套扭轉疲勞剛度試驗機產品操作： 1.實驗機夾頭的形式是否與試件相匹配將速度范圍開關置于0度/min-360度/min處。調速電位器置于零位。 2.根據所需*扭矩來傳動量程選擇鈕，選取相應的測力度盤。按下電源開關，接通電源。轉動調零旋鈕，使指針對準零點。 3.裝好自動繪圖器的筆和紙，掛好傳動齒輪，打開繪圖器開關。 4.安裝試件。先將試件的一端插入夾頭中，調整加載機構作水平移動，使試件另插入夾頭中后再給以?shī)A緊。先夾緊夾頭，再夾緊夾頭5。 5.加載。將加載開關“正”(或“反”)拉下、逐漸增大凋速電位器的刻度值，操縱直流電機轉動、對試件施加扭矩。 6.實驗完畢，停機，取下試件，將機器復原并清理現場。 注意事項 1.施加扭矩后，禁止再轉動量程選擇旋鈕。 2.使用v形夾板夾持試件時，必須盡量夾緊，以免實驗過程中試件打滑。 3.機器運轉時，操縱者不得擅自離開，聽見異常聲音或發生任何故障應立即停機。 更多橡膠襯套扭轉剛度試驗機 橡膠襯套扭轉疲勞剛度試驗機資料請電話聯系我們。
|
