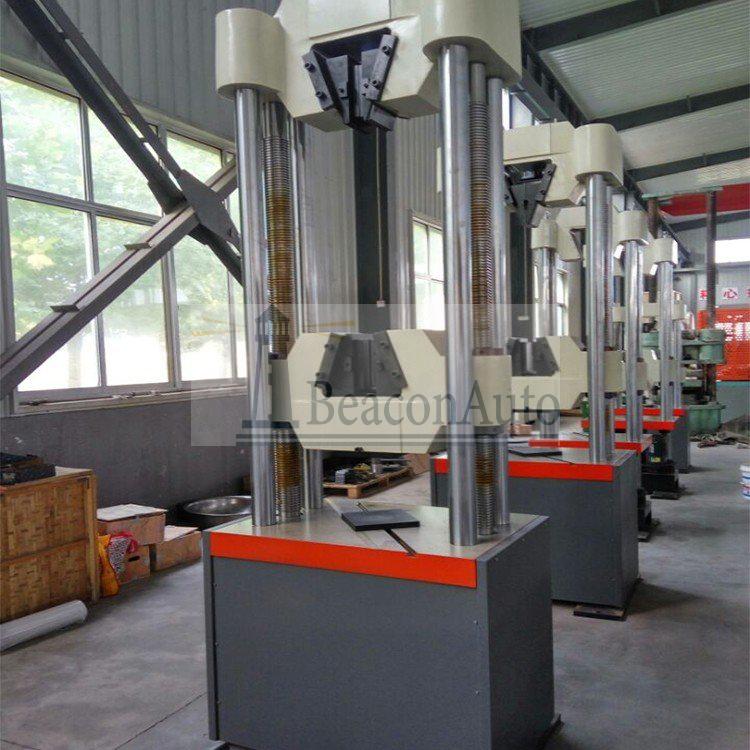

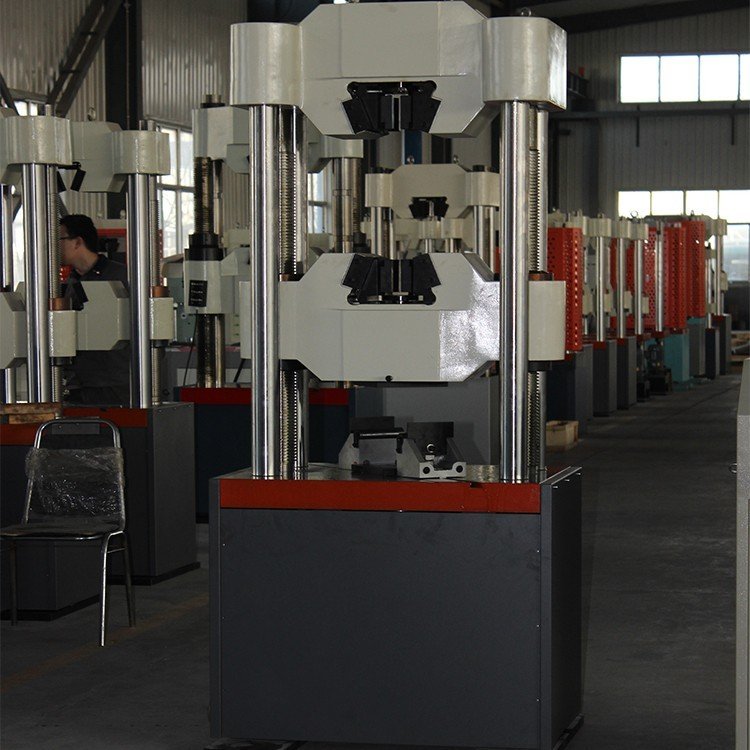

鋼絲繩拉斷伸長率試驗機 產品型號：WAW-300K 產品用途： 鋼絲繩拉斷伸長率試驗機按照《GB/TT2611-2007試驗機通用技術要求》、《JJF1246-2010制造計量器具許可考核通用規范》、《JJF1103-2003*試驗機計算機數據采集系統評定》、《JJG1063—2010電液伺服*試驗機檢定規程》、《GB/T16491-2008電子式*試驗機》、《JJG 475-2008 電子式*試驗機檢定規程》、《GB/T16826-2008電液伺服*試驗機》要求，公司生產的微機控制電子*試驗機、液壓式*試驗機系列產品，在行業中 通過【國家鋼鐵材料測試中心】 組的評定，整機性能亦得到了 組的高度評價與肯定。
鋼絲繩拉斷伸長率試驗機產品特點： 1．主機采用流線型外觀造型設計，各部件設計強度分布合理，整體組美觀、大方； 2．鋼絲繩*材料試驗機主機采用油缸下置式結構，主機高度低，試驗空間布置合理，符合人體工程學原理； 3．工作臺與上橫梁采用四立柱雙絲杠結構構成高剛度試驗空間； 4．絲杠與底座之間采用螺母壓緊式可調連接結構，方便安裝調試（Z利技術：可應用于試驗機上的導向絲杠一體化底座） 5．絲杠拉伸螺母與絲杠之間裝有消隙機構，使拉伸螺母與絲杠始終緊密結合，保證了試驗加載的連續性。（Z利技術：導向絲杠消除間隙裝置） 6．上下夾頭中心線與試驗機拉力軸線同軸度為8%（大大優于國標小于12%的要求）； 7．鉗口卡板與橫梁之間相對滑動部分之間設置耐磨襯板，方便長期使用后的維修更換； 8．鉗口卡板與鉗口之間采用燕尾連接型式，定位 可靠； 9．試樣的夾緊為液壓驅動。上、下橫梁設置內置式夾緊小油缸，比外置式夾緊油缸安全、可靠、壽命長、不滲油、外形美觀。 10．試樣夾緊力隨試驗力增大而增加，試樣夾持牢靠； 11．便攜式無線遙控盒創造性地集成多項功能，可以直接控制電源開啟與關閉、油泵開啟與關閉，控制試驗空間調整時下橫梁的上升與下降，控制上下鉗口的夾緊與松開，使用操作非常方便；而且大大簡化了強電配置，減少了分立電氣元件的使用，從而有效降低電氣故障率； 12．液壓系統采用伺服閉環控制，配置高響應性的進口伺服閥，換向閥、順序閥等均采用進口元件閥芯，反應快、靈敏度高，具有跟蹤性、隨動性、可調性等功能特點，能夠?qū)崿F(xiàn)全自動 控制，是目前試驗機中技術先進、質量上等、配置高檔的液壓伺服系統； 13．液壓系統設計充分考慮了節能、可靠、安全和環保。采用壓差式節流調速伺服隨動系統，系統工作壓力隨著負載的變化自動調整，減少系統發熱，節省能源。各部件均采用符合環保要求的元件； 14．進口內嚙合高壓齒輪泵與電機直連式結構，結構緊湊，運行平穩，噪音低于70dB； 15．主機中采用的高精度輪輻式負荷傳感器，綜合精度高，靈敏度高，重復性好。通過隨機標定后試驗中不受外力影響，可保證試驗過程和參數的準確性。拉伸、壓縮等試驗傳感器受力方向一致。標定、校準簡單、方便； 16．選用質量上等的高壓軟管和接頭體，確保無泄露現象的發生； 17．試驗機配置高性能智能化全數字控制器，采用全數字PID調節，配以獨立式伺服放大器、測控軟件及數據采集和處理軟件，可實現等速率試驗力、等速率油缸位移、等速率應變等多種閉環控制模式，并可實現不同控制模式的平滑切換； 18．測控系統配置多功能試驗軟件包，采用VXDs高速數據采集技術，實現多通道數據的高速采集；可按不同試驗方法要求分析處理試驗結果，具備人機交互編程控制功能，方便添加新的試驗標準；具有強大的圖形操作功能，可實時顯示繪制試驗曲線和顯示試驗數據，具有曲線縮放、圖形放大、截取功能，光標跟隨顯示功能。具有完整的試驗曲線、試驗數據的儲存功能；具有單件試驗報表輸出和批量試驗報表輸出打印功能； 19．具有網絡接口，可實現數據聯網和遠程控制功能； 20．安全保護裝置：具有試驗力過載、超設定、斷電、活塞到達極限位置等保護功能。 鋼絲繩拉斷伸長率試驗機技術指標： 1、 試驗力：300kN； 2、 準確度等級：優于1級； 3、 負荷測量范圍：0.2%— FS； 4、 試驗力示值允許誤差極限：示值的±1%以內； 5、 試驗力示值分辨率：試驗力的1/±200000； 6、 采樣頻率：400次/秒； 7、 變形測量范圍：0.2%— FS； 8、 變形示值誤差極限：示值的±0.50%以內； 9、 變形分辨力：變形的1/8000 10、 位移示值誤差極限：示值的±0.5%以內； 11、 位移分辨力：0.0015mm 12、 位移速度調節范圍：10-100mm/min 13、 位移速率控制精度：設定值的±1.0%以內； 14、 有效試驗寬度：450mm(前后不受限) 15、 有效拉伸空間距離：1000mm(不安裝測試夾具時) 16、 主機外型尺寸（長×寬×高）：1110×760×2300（mm） 17、 使用電源：三相380V 50Hz 4kW； 18、 機臺重量：約1700kg； 鋼絲繩拉斷伸長率試驗機技術參數： 1分辨率：0.01 2測量精度：1級 3加工定制：是 4電源電壓：380V 5規格：WAW-300K 6重量：3000kg 7測量范圍：0-300kn 8外形尺寸：2100*1200*850mm 選購儀器注意事項： 1、選購時要注重廠家的實力。本公司所有產品均質保兩年，專業代加工合作。 2、選購時要注重設備的售后服務，好多客戶都說買的時候機器價格倒是挺便宜，但是買回來之后機器出來問題找不到售后人員來處理，這嚴重耽誤了您的使用，得不償失。 更多礦用鋼絲繩拉力試驗機 鋼絲繩拉斷伸長率試驗機資料請聯系我們。
|
